HD-600PT温度采集模块-6路/8路温度采集器

一、概述

本公司生产的一体化现场智能仪表是一种超小型、性能优良、高精度的测量表。具有带数字显示，体积小，重量轻、使用安装方便的特点，将控制对象的温度参数变成电信号。与现场传感元件构成一体化结构。这样不仅节省了补偿导线和电缆，而且减少了信号传递失真和干扰，从而获的了高精度的测量结果。通常和显示仪表、记录仪表、电子计算机等配套使用，输出 485 信号。

二、

特点

无需重新标定。

输出 RS485 信号或者 4-20mA，精度高、免维护。

适用范围广，可应用于化工、冶金、石油、电力、环保、水处理、制药、食品等自动化行业。

三、技术指标

最大范围:Pt100

传感器:热电阻 PT100

供电电压:24VDC士10%或 12VDC士10%其它供电电压定制。

输出:RS485

传输协议:MODBUS 协议

量程和零位:数字化可调

启动时间:2秒以内

环境温度:0 到 60℃

显示方式:LED 或液晶显示:(带背光)

环境湿度:5%-95%，无结露

振动:≤10g，f≤55Hz，振幅<0.5mm

接地:在电磁干扰大的地区，应将变送器和电缆屏蔽层良好接地

静度:±0.2%，±0.5%

线性:±0.2%，±0.5%

LED 状态 :有通讯时(读、写)，指示灯闪烁;2 秒没有通讯指示灯常亮。

四、接线

6路接线图

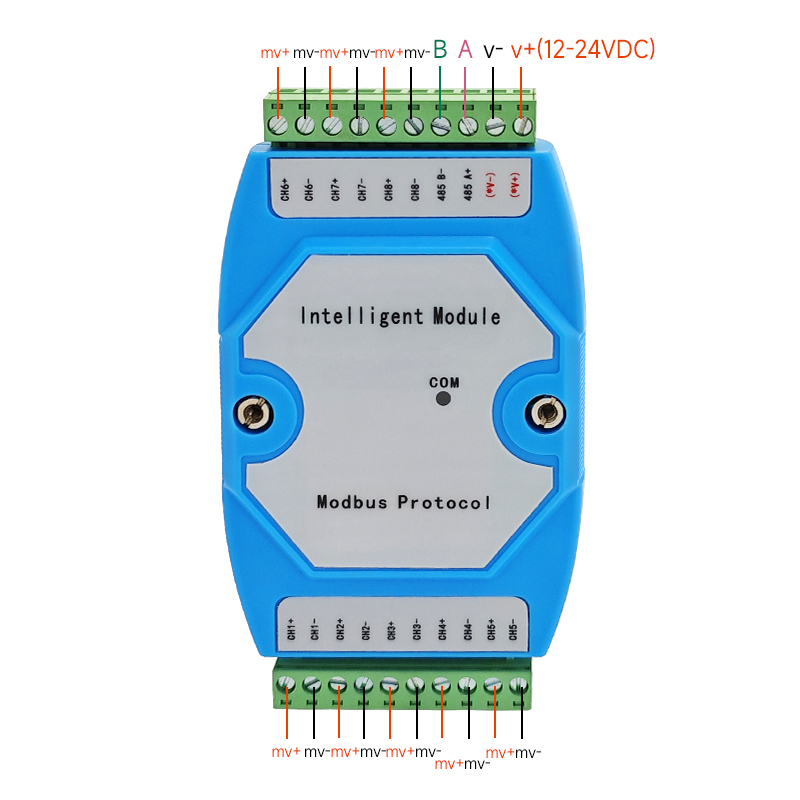

8路接线图
