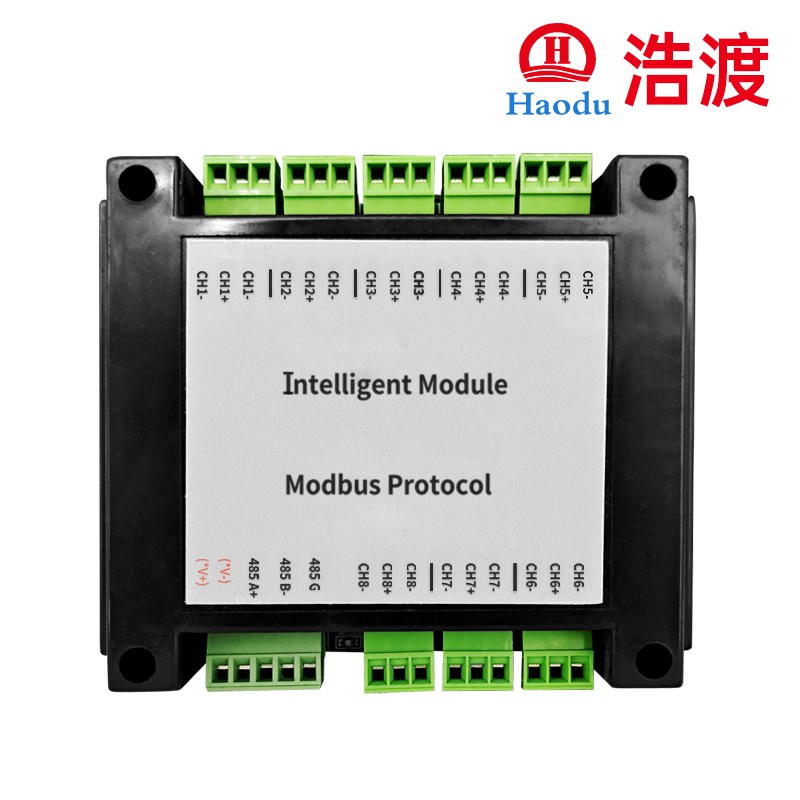

8路PT100转485温度采集器（无显示）

一、概述

本公司生产的一体化现场智能仪表是一种超小型、性能优良、高精度的测量

表。具有体积小，重量轻、使用安装方便的特点，将控制对象的温

度参数变成电信号。与现场传感元件构成一体化结构。这样不仅节省了补偿导线

和电缆，而且减少了信号传递失真和干扰，从而获的了高精度的测量结果。

通常和显示仪表、记录仪表、电子计算机等配套使用，输出 485 信号。

二、特点

  无需重新标定。

  输出 RS485 信号，精度高、免维护。

  适用范围广，可应用于化工、冶金、石油、电力、环保、水处理、制药、食

品等自动化行业。

三、技术指标

  信 号 ：4-20mA、热电偶等。

  供电电压 ：24VDC±10% 或 12VDC±10%

其它供电电压定制。

  输 出 ：RS485 输出

  传输协议 ：MODBUS 协议

  量程和零位：数字化可调 ‘

  启动时间 ：2 秒以内

  环境温度 ：0 到 60℃

  显示方式 ： 无显示

  环境湿度 ：5%-95%，无结露

  振 动 ：≤10g，f≤55Hz，振幅≤0.5mm

  接 地 :在电磁干扰大的地区，应将变送器和电缆屏蔽层良好接地

  精 度 ：±0.2％，±0.5％

  线 性 ：±0.2% ，±0.5％

  LED 状态 ：有通讯时（读、写），指示灯闪烁；2 秒没有通讯指示灯常亮

五、接线方式

CH(n)+：信号输入+(正)。  CH(n)-：信号输入-(负)。

六、传输协议（modbus rtu）  见附件，通讯协议部分。

特别主意：

1、使用前，请仔细阅读说明书。

2、接入正确的电源，防止损坏仪表。

3、我们按照要求出厂，如果不是很理解请不要操作仪表。

4、请确认特殊定制的参数，防止带来不必要的麻烦。
