螺纹式DS18B20数字温度传感器

DS18B20元件的主要参数:

① 独特的单线接口方式,DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

② 温范围-55℃~+125℃,在-10~+85℃时精度为±0.5℃

③DS18B20支持多点组网功能,多个DS18B20可以并联在唯一的三线上,实现组网多点测温。如果数量过多,会使供电电源电压过低,从而造成信号传输的不稳定。

④ 工作电源: 3.0~5.5V/DC(可以数据线寄生电源)

⑤DS18B20在使用中不需要任何外围元件,全部 传感元件及转换电路集成在形如一只三极管的集成电路内

⑥ 可编程的分辨率为9~12位,对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃,可实现高精度测温

⑦ 负压特性:电源极性接反时,芯片不会因发热而烧毁,但不能正常工作。

 产品介绍

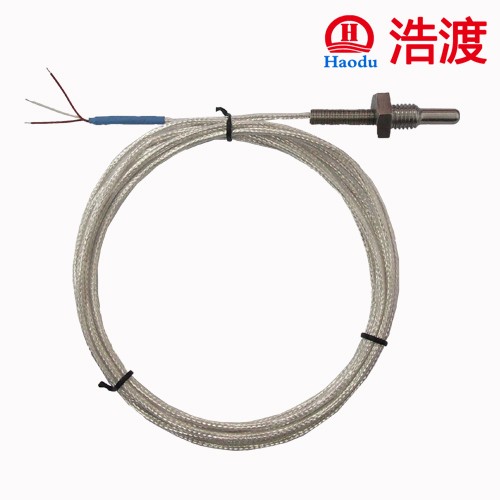

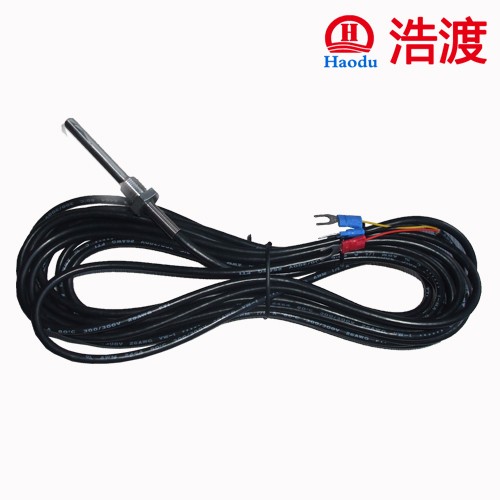

    螺纹安装DS18B20数字温度传感器,是最常用的一种固定安装形式,主要用于机械设备、管道内介质的测量等等需要螺纹安装的地方。

  HD-DS18B20系列温度传感器的详细介绍



  DS18B20元件的主要参数:

    ① 独特的单线接口方式,DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

    ② 温范围-55℃~+125℃,在-10~+85℃时精度为±0.5℃

    ③DS18B20支持多点组网功能,多个DS18B20可以并联在唯一的三线上,实现组网多点测温。如果数量过多,会使供电电源电压过低,从而造成信号传输的不稳定。

    ④ 工作电源: 3.0~5.5V/DC(可以数据线寄生电源)

    ⑤DS18B20在使用中不需要任何外围元件,全部 传感元件及转换电路集成在形如一只三极管的集成电路内

    ⑥ 可编程的分辨率为9~12位,对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃,可实现高精度测温

    ⑦ 负压特性:电源极性接反时,芯片不会因发热而烧毁,但不能正常工作。



  订货时烦请告知以下参数:

    1 螺纹安装的尺寸:常用M10x1.5,M12x1.75(其他尺寸定制生产)

    2 几线制输出?(常用2线制/3线制选择一种 )

    3 线材的要求?(高温/耐磨/防腐/防爆/防水/其他)

    4 引长线的长度?(常用的1M/2M/3M/4M/5M标配)

    5 补偿导线的尾部处理?(镀锡/U型端子/金属针/其他端子)

    6  其他特殊要求,特殊场合的定制请详细说明
